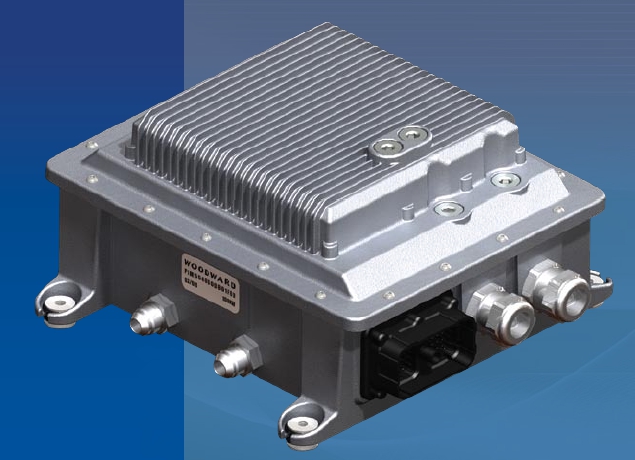

PIM-5554-060-0801 Power Inverter Modul

• 60-Pin-Stecker
• Mikroprozessor: Freescale MPC5554, 128 MHz
• Speicher: 2MB Internes Flash, 64k internes RAM, 0.5Mb externes RAM
• Versorgungsspannung: 9-32VDC , Hochspannungsteil bis 400VDC
• Umgebungstemperatur: -40º  bis +85º C

Eigenschaften der PIM-5554-060:

Eingänge:

• 6 analoge Eingänge (1k pull-up)
• 4 analoge Eingänge (220k pull-down)
• 4 analoge EIngänge (51k pull-down)
• Primary/secondary Resolver (Sin/Cosinus/Ref)
• 4 Hall-Effekt Speed-Eingänge
• Encoder (A,B,Z)

Ausgänge:

• 4 Analog-Ausgänge
• 3 Low Side Treiber
• Kühlpumpentreiber 7A
• 2 x H-Bridge 8A
• Isolierter 50MOhm Dreiphasen-Motor-Ausgang; bis zu 15kHz Schaltfrequenz

Der weltweit erste modellbasiert programmierbare Inverter

Das PIM-5554-060-0801 Power Inverter Module ist ein high-power density DC to AC Inverter-Modul für die Anwendung in rauen Umgebungen wie Automobil, Marine und abseits der Straßen.

Das PIM unterstützt Induktionsmotoren und Brushless-Motoren mit Permanentmagnet. Der Inverter führt einen “open architecture space vector” Algorithmus aus  und beinhaltet “closed loop current feedback”, “field weakening”, “bus ripple management”, und Regeneration.

Das PIM-5554-060-0801 nutzt einen Freescale 5554 Prozessor, der das ControlCore®-Betriebssystem und die MotoHawk®-Entwicklungsumgebung für die modellbasierte Entwicklung von Embedded-Systemen perfekt unterstützt.

Zusätzlich zu den geschirmten Ausgängen für Bus und Phasen ist das PIM mit einem vergossenen 60-Pin-Stecker-Interface ausgerüstet. Dies ermöglicht die Nutzung von digitalen und analogen Ein/Ausgängen und erlaubt die Ansteuerung von verschiedensten Komponenten wie z.B. Pumpen, Lüfter und  Kupplungen.

Das PIM kann mit verschiedenen Kühlmitteln betrieben werden wie z.B. 50/50 Äthylenglykol/ Wasser, Hydraulikflüssigkeit oder Pressluft.


Download

Datasheet

Kommunikation:

• 2 CAN 2.0b-Schnittstellen
